プレシデンスダイアグラムの所要日数
出典: 令和4年度 秋期 応用情報技術者試験 午前 問52 (IPA)

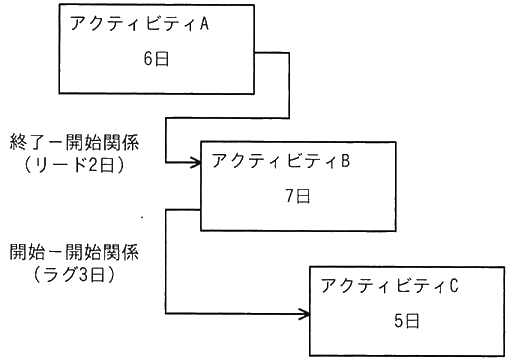

図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するための所要日数は最少で何日か。
- ア 11
- イ 12
- ウ 13
- エ 14
正解と解説を見る
正解: イ
- ア: 11 日は B の終了日です。C は 12 日目まで続きます。
- イ: C が 7 日目に始まり 12 日目に終わるので、全体で 12 日になり正しい答えです。
- ウ: 13 日になる計算はありません。リード (前倒し) 2 日とラグ (待ち) 3 日を正しく考えます。
- エ: 14 日は、リード 2 日を考えずに A の終了後 (6 日目) に B を始めた場合の値です (C は 9 日目開始、14 日目終了)。
ポイント
- A: 0 日目に開始し、6 日で 6 日目に終了します。
- B: A と「終了−開始関係 (リード 2 日)」なので、A の終了の 2 日前、つまり 4 日目 に開始できます。7 日かかるので 11 日目 に終了します。
- C: B と「開始−開始関係 (ラグ 3 日)」なので、B の開始の 3 日後、7 日目 に開始します。5 日かかるので 12 日目 に終了します。
- 全体は遅い方の 12 日 です。
