プレシデンスダイアグラムからアローダイアグラムへ
出典: 令和3年度 秋期 応用情報技術者試験 午前 問52 (IPA)

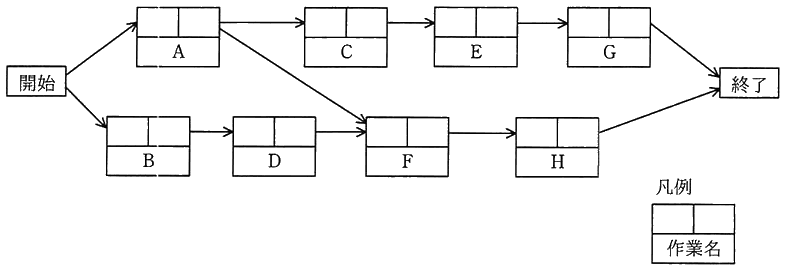

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を，アローダイアグラムに書き直したものはどれか。ここで，プレシデンスダイアグラムの依存関係は全て FS 関係とする。
選択肢の図の凡例: ○ と ○ を結ぶ矢印が作業 (矢印に作業名)、破線の矢印はダミー作業

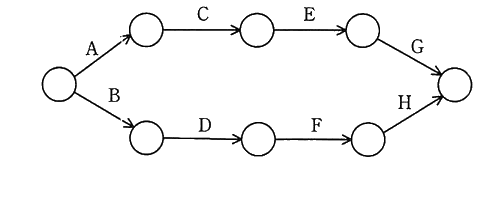

- ア ア

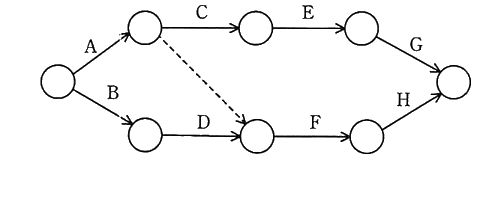

- イ イ

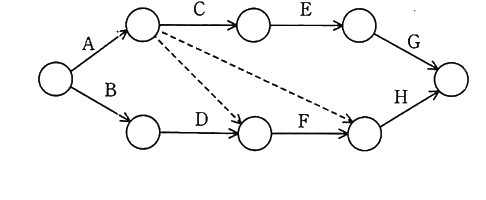

- ウ ウ

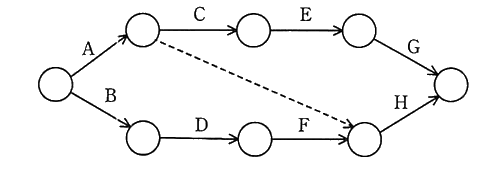

- エ エ
正解と解説を見る
正解: イ
- ア: ダミー作業がないので、F が A を待つという関係が表されていません。
- イ: A の終点から F の開始点 (D の終点) へダミー作業を引いているので、F が A と D の両方を待つ関係を正しく表しています。正しい答えです。
- ウ: A の終点から H の開始点へのダミー作業は、F を経由してすでに表されている関係なので余分です。必要なダミー作業だけを描いたイが適切です。
- エ: ダミー作業が A の終点から H の開始点へ引かれていて、F が A を待つ関係が表されていません。
ポイント
プレシデンスダイアグラムの依存関係を整理すると次のとおりです。
- A の後に C、C の後に E、E の後に G
- B の後に D
- F は A と D の両方が終わってから 始まる
- F の後に H
アローダイアグラムでは、F の開始点 (D の終点) に A の終点から ダミー作業 (破線) を引くことで、「F は A の終了も待つ」ことを表します。C の開始は A だけを待つので、A の終点から C を出します。
