プレシデンスダイアグラムのリードとラグ
出典: 令和2年度 10月 応用情報技術者試験 午前 問53 (IPA)

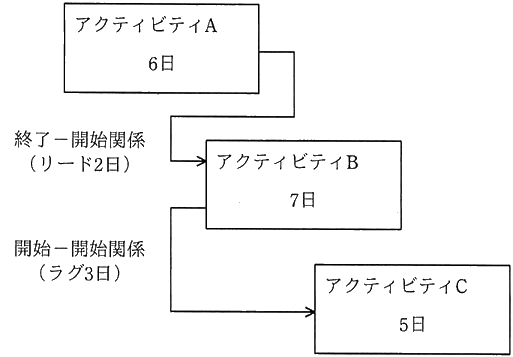

図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するのに必要な日数は最少で何日か。
- ア 11
- イ 12
- ウ 13
- エ 14
正解と解説を見る
正解: イ
- ア: 11 日は B が終わる日です。C は 12 日目に終わります。
- イ: B は 4 日目に開始して 11 日目に終わり、C は 7 日目に開始して 12 日目に終わるので、全体は 12 日です。正しい答えです。
- ウ: 13 日になる計算の組合せはありません。B は A の終了の 2 日前に始まり、C は B の開始の 3 日後に始まります。
- エ: 14 日は、リードを考えずに B を A の終了後 (6 日目) に始めた場合の値です (C は 9 日目開始、14 日目終了)。
ポイント
- リード: 後続の作業を前倒しで始められる日数、ラグ: 後続の作業を遅らせる日数です。
- A は 0 日目から始まり、6 日目に終わります。
- A → B は終了−開始関係でリード 2 日なので、B は A の終了の 2 日前、4 日目 に始まり、4 ＋ 7 = 11 日目 に終わります。
- B → C は開始−開始関係でラグ 3 日なので、C は B の開始の 3 日後、7 日目 に始まり、7 ＋ 5 = 12 日目 に終わります。
全体は C が終わる 12 日 です。
