バーンダウンチャート
出典: 平成31年度 春期 応用情報技術者試験 午前 問49 (IPA)
アジャイル開発におけるプラクティスの一つであるバーンダウンチャートはどれか。ここで，図中の破線は予定又は予想を，実線は実績を表す。
- ア
- イ
- ウ
- エ
正解と解説を見る
正解: ア

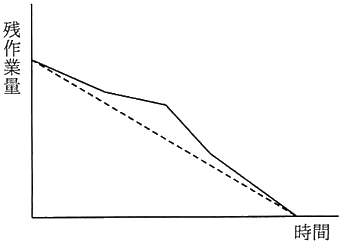

- ア: 縦軸が残作業量で、時間とともに減っていくグラフなので、バーンダウンチャートで、正しい答えです。

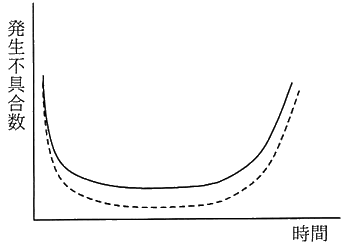

- イ: これは発生不具合数の推移を表すバスタブ曲線です。

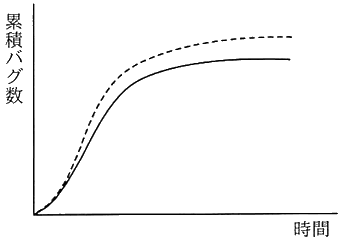

- ウ: これは累積バグ数の推移を表す信頼度成長曲線 (ゴンペルツ曲線など) です。

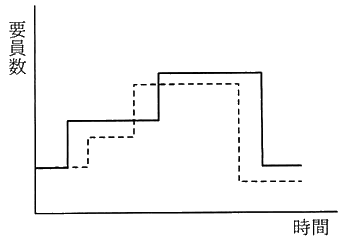

- エ: これは要員数 (人員計画) の推移を表すグラフです。
ポイント
- バーンダウンチャート: 縦軸が 残作業量、横軸が時間で、残りの作業が 右下がりで 0 に近づいていく グラフです。予定 (破線) と実績 (実線) を比べて、進捗を確認します。
- ア: 残作業量のグラフ。イ: 発生不具合数 (バスタブ曲線)。ウ: 累積バグ数 (信頼度成長曲線)。エ: 要員数の推移。
