DFD の表記法
出典: 平成27年度 春期 応用情報技術者試験 午前 問47 (IPA)

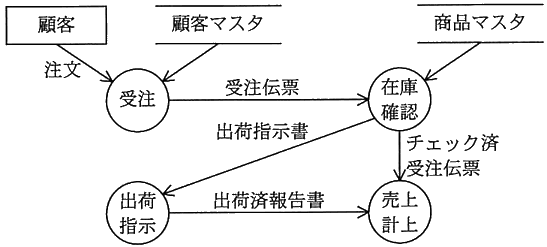

次の図の作成に用いられている表記法はどれか。
- ア DFD
- イ 状態遷移図
- ウ 流れ図
- エ ペトリネット
正解と解説を見る
正解: ア
- ア: 外部、プロセス、データストアとデータの流れで表しているので、DFD です。正しい答えです。
- イ: 状態遷移図は、状態と、状態を変えるイベントによる遷移を表します。
- ウ: 流れ図 (フローチャート) は、処理の手順を、決まった記号と線で表します。
- エ: ペトリネットは、プレースとトランジション、トークンで並行処理を表します。
ポイント
- 図には、外部 (長方形)、プロセス (円)、データストア (平行線)、データフロー (矢印) があります。
- これは DFD (Data Flow Diagram) で、データの流れに着目して業務やシステムを表します。
