ルータ経由のフレームとデータグラムの宛先
出典: 平成31年度 春期 応用情報技術者試験 午前 問33 (IPA)

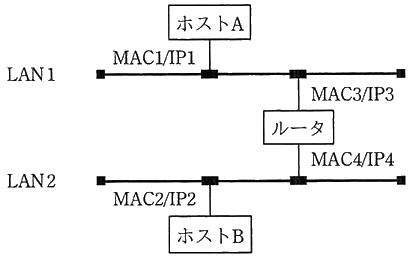

図のような IP ネットワークの LAN 環境で，ホスト A からホスト B にパケットを送信する。LAN1 において，パケット内のイーサネットフレームの宛先と IP データグラムの宛先の組合せとして，適切なものはどれか。ここで，図中の MACn/IPm はホスト又はルータがもつインタフェースの MAC アドレスと IP アドレスを示す。
- ア イーサネットフレームの宛先: MAC2，IP データグラムの宛先: IP2
- イ イーサネットフレームの宛先: MAC2，IP データグラムの宛先: IP3
- ウ イーサネットフレームの宛先: MAC3，IP データグラムの宛先: IP2
- エ イーサネットフレームの宛先: MAC3，IP データグラムの宛先: IP3
正解と解説を見る
正解: ウ
- ア: フレームの宛先 MAC2 はホスト B の MAC アドレスです。LAN1 上のホスト A はホスト B に直接送れず、ルータを経由します。
- イ: フレームの宛先が MAC2 ではなく、IP データグラムの宛先がルータの IP3 になっており、どちらも誤りです。
- ウ: フレームの宛先がルータの MAC3、IP データグラムの宛先がホスト B の IP2 なので、正しい答えです。
- エ: IP データグラムの宛先がルータの IP3 になっています。最終宛先のホスト B の IP2 のままです。
ポイント
- IP データグラムの宛先 は、最終的な通信相手 (ホスト B) の IP2 のままで、途中で変わりません。
- イーサネットフレームの宛先 は、同じ LAN 内の次の転送先の MAC アドレスです。ホスト B は別の LAN (LAN2) にあるので、LAN1 ではルータの LAN1 側インタフェースの MAC3 が宛先になります。
