レイヤ 3 スイッチを経由する伝送時間

出典: 平成30年度秋期応用情報技術者試験午前問31 (IPA)

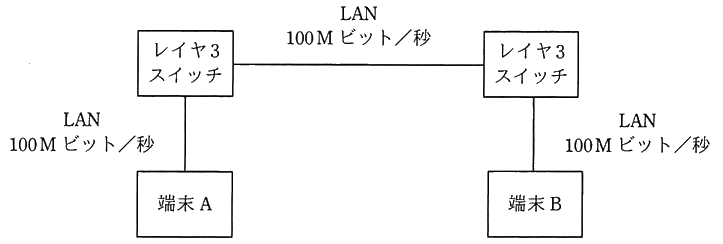

2 台の端末と 2 台のレイヤ 3 スイッチが図のように LAN で接続されているとき，端末 A がフレームを送信し始めてから，端末 B がそのフレームを受信し終わるまでの時間は，およそ何ミリ秒か。

〔条件〕

正解と解説を見る

正解: エ

ア: 0.24 ミリ秒は伝送時間だけです。スイッチの処理時間 0.4 ミリ秒も加えます。
イ: 0.43 ミリ秒になる計算はありません。伝送 3 回とスイッチの処理 2 回を足します。
ウ: 0.48 ミリ秒は、伝送を 1 回分 (0.08) とスイッチの処理 2 回分 (0.4) として計算した値です。スイッチは受信を終えてから送信するので、伝送は 3 回必要です。
エ: 伝送 0.08 × 3 ＋処理 0.2 × 2 = 0.64 ミリ秒なので正しい答えです。

1 フレームの伝送時間は、1,000 バイト × 8 = 8,000 ビット ÷ 100 M ビット／秒 = 0.08 ミリ秒 です。
スイッチは 1 フレームを受け取り終えてから送り出すので、伝送は端末 A → スイッチ → スイッチ → 端末 B の 3 回 行われます: 0.08 × 3 = 0.24 ミリ秒
スイッチ 2 台の処理時間 0.2 × 2 = 0.4 ミリ秒を足して、0.64 ミリ秒 です。
