IPsec・L2TP・TLS の階層
出典: 平成29年度 春期 応用情報技術者試験 午前 問45 (IPA)
VPN で使用されるセキュアなプロトコルである IPsec，L2TP，TLS の，OSI 基本参照モデルにおける相対的な位置関係はどれか。

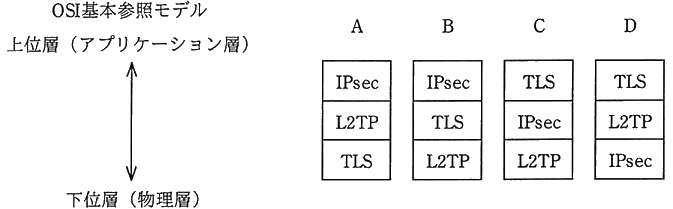

図は，左に OSI 基本参照モデルの上位層（アプリケーション層）から下位層（物理層）への矢印，右に A～D の 4 通りの積み重ね（上から順に A: IPsec，L2TP，TLS ／ B: IPsec，TLS，L2TP ／ C: TLS，IPsec，L2TP ／ D: TLS，L2TP，IPsec）。
- ア A
- イ B
- ウ C
- エ D
正解と解説を見る
正解: ウ
- ア: IPsec が最上位になっていて、TLS が最下位です。位置が逆です。
- イ: IPsec が最上位になっています。IPsec はネットワーク層で、TLS より下位です。
- ウ: TLS、IPsec、L2TP の順で、上位から下位に正しく並んでいるので正しい答えです。
- エ: IPsec が最下位になっていて、L2TP より下位です。IPsec はネットワーク層で、L2TP (データリンク層) の上位です。
ポイント
OSI 基本参照モデルでの位置は次のとおりです。
- TLS: トランスポート層より上 (主にセッション層、アプリケーションに近い側)
- IPsec: ネットワーク層 (IP パケットを暗号化)
- L2TP: データリンク層 (PPP のフレームをトンネリング)
上位から並べると TLS、IPsec、L2TP の順で、C です。
