フレーム送信にかかる時間
出典: 平成27年度 春期 応用情報技術者試験 午前 問32 (IPA)

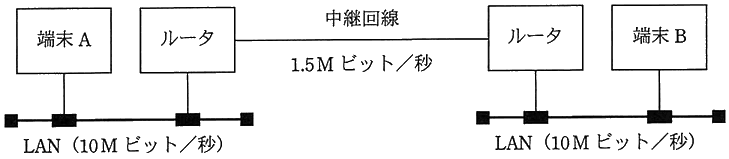

図のように，2 台の端末がルータと中継回線で接続されているとき，端末 A がフレームを送信し始めてから，端末 B がフレームを受信し終わるまでの時間は，およそ何ミリ秒か。
〔条件〕
- フレーム長：LAN，中継回線ともに 1,500 バイト
- LAN の伝送速度：10M ビット／秒
- 中継回線の伝送速度：1.5M ビット／秒
- 1 フレームのルータ処理時間：両ルータともに 0.8 ミリ秒
- ア 3
- イ 6
- ウ 10
- エ 12
正解と解説を見る
正解: エ
- ア: 3 ミリ秒は、LAN の伝送時間だけに近い値で、中継回線の 8 ミリ秒が入っていません。
- イ: 6 ミリ秒は、中継回線の伝送時間 8 ミリ秒より短く、合計にはなりません。
- ウ: 10 ミリ秒は、ルータの処理時間 1.6 ミリ秒を入れていない値 (10.4) に近いものです。
- エ: LAN 2 回 (2.4) と中継回線 (8) とルータ (1.6) の合計で 12 ミリ秒です。正しい答えです。
ポイント
1 フレーム = 1,500 バイト = 12,000 ビットです。
- LAN (10M ビット/秒): 12,000 ÷ 10,000,000 = 1.2 ミリ秒。端末 A 側と端末 B 側で 2 回。
- 中継回線 (1.5M ビット/秒): 12,000 ÷ 1,500,000 = 8 ミリ秒
- ルータ処理: 0.8 × 2 = 1.6 ミリ秒
合計 1.2 × 2 + 8 + 1.6 = 12 ミリ秒 です。
