オブジェクト図に対応する概念データモデル
出典: 令和6年度 秋期 応用情報技術者試験 午前 問29 (IPA)

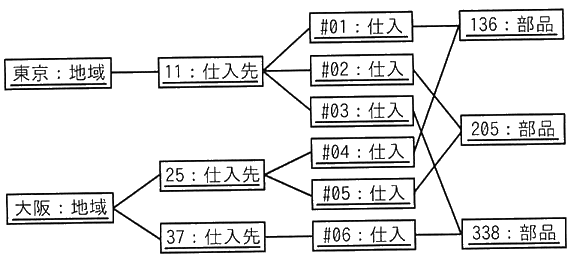

次のオブジェクト図 (インスタンスを表す図) に対応する概念データモデルはどれか。ここで，オブジェクト図及び概念データモデルの表記には UML を用いる。
- ア
- イ
- ウ
- エ
正解と解説を見る
正解: イ
- ア: アは地域と仕入先が 1 対 1 です。大阪には仕入先が 2 つあるので合いません。
- イ: 地域 1 対 仕入先 ＊、仕入先 1 対 仕入 ＊、仕入 ＊ 対 部品 1 で、オブジェクト図と一致します。
- ウ: ウは仕入先と仕入の多重度が逆 (仕入先 ＊ 対 仕入 1) で、仕入と部品も逆になっています。
- エ: エは地域と仕入先が多対多で、仕入先と仕入、仕入と部品の多重度も逆になっています。
ポイント
オブジェクト図から、それぞれの関係の多重度を読み取ります。
- 地域 − 仕入先: 大阪には仕入先が 2 つ (25 と 37)、各仕入先の地域は 1 つ → 地域 1 対 仕入先 ＊
- 仕入先 − 仕入: 11 には仕入が 3 つ、各仕入の仕入先は 1 つ → 仕入先 1 対 仕入 ＊
- 仕入 − 部品: 各仕入の部品は 1 つ、205 には仕入が 3 つ → 仕入 ＊ 対 部品 1
これに合うのはイです。
