タイムチャートから論理回路を選ぶ
出典: 令和6年度 春期 応用情報技術者試験 午前 問21 (IPA)

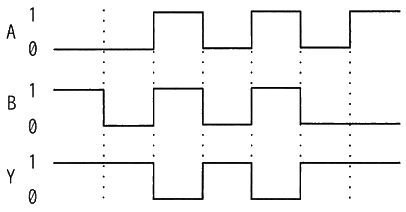

入力が A と B，出力が Y の論理回路を動作させたとき，図のタイムチャートが得られた。この論理回路として，適切なものはどれか。
- ア
- イ
- ウ
- エ
正解と解説を見る
正解: ウ
- ア: 排他的論理和 (XOR) は A と B が異なるときに 1 です。A=B=0 のとき Y=1 となっている点と合いません。
- イ: 否定排他的論理和 (XNOR) は A と B が同じとき 1 です。A=B=1 で Y=0、A=B=0 で Y=1 となっている点と合いません。
- ウ: A=B=1 のときだけ Y=0 で、他はすべて 1 になる NAND の動作です。正しい答えです。
- エ: 否定論理和 (NOR) は A と B が両方 0 のときだけ 1 です。A=0, B=1 で Y=1 となっている点と合いません。
ポイント
タイムチャートから A, B, Y の組合せを読み取ります。
| A | B | Y |
|---|---|---|
| 0 | 1 | 1 |
| 0 | 0 | 1 |
| 1 | 1 | 0 |
| 1 | 0 | 1 |
- A と B が両方 1 のときだけ Y が 0 になっています。これは NAND (否定論理積) の動作です。
