スイッチと LED の回路のタイミングチャート
出典: 令和6年度 秋期 応用情報技術者試験 午前 問21 (IPA)

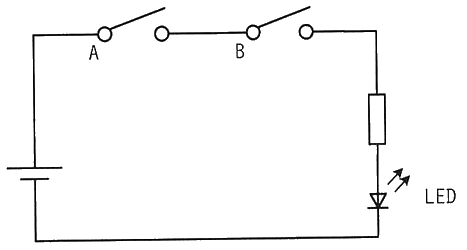

図はスイッチ A 及び B の状態によって，LED が点灯又は消灯する回路である。スイッチ A がオンの状態を A＝1，オフの状態を A＝0 とし，スイッチ B も同様にオンの状態を B＝1，オフの状態を B＝0 とする。また，LED が点灯する状態を Y＝1，消灯する状態を Y＝0 とする。このとき，図の回路を動作させたときのタイミングチャートとして，適切なものはどれか。
- ア
- イ
- ウ
- エ
正解と解説を見る
正解: ウ

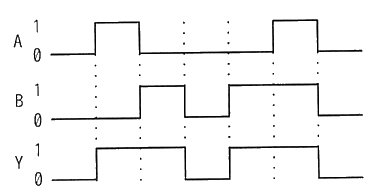

- ア: アは A か B のどちらかが 1 なら Y が 1 になっていて、論理和 (並列のスイッチ) の動きです。

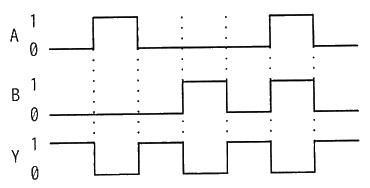

- イ: イは A と B が両方 0 のときだけ Y が 1 になっていて、NOR の動きです。

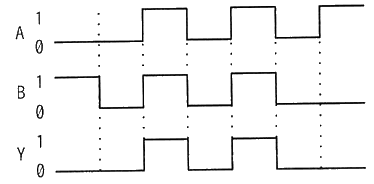

- ウ: ウは A と B が両方 1 のときだけ Y が 1 になっていて、直列のスイッチ (論理積) と一致します。

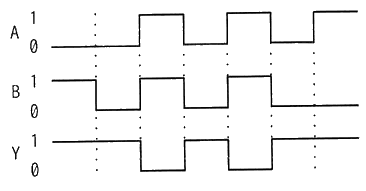

- エ: エは A と B が両方 1 のときだけ Y が 0 になっていて、NAND の動きです。
ポイント
- スイッチ A と B は 直列 につながっているので、両方がオンのときだけ 電流が流れて LED が点灯します。
- つまり Y ＝ A AND B (論理積) です。A と B が両方 1 の区間だけ Y が 1 になっているチャートを選びます。
- ア は OR (どちらかがオンで点灯)、イ は NOR (両方オフで点灯)、エ は NAND (両方オンのときだけ消灯) の動きです。
