ダイオードを使った回路の出力波形
出典: 令和5年度 春期 応用情報技術者試験 午前 問22 (IPA)

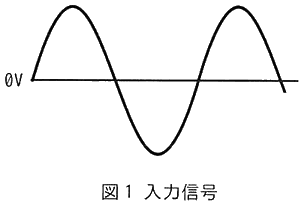

図 1 の電圧波形の信号を，図 2 の回路に入力したときの出力電圧の波形はどれか。ここで，ダイオードの順電圧は 0V であるとする。
- ア
- イ
- ウ
- エ
正解と解説を見る
正解: ア
- ア: 正の半周期だけが残り、負の半周期は 0 V になる半波整流の波形です。正しい答えです。
- イ: これは負の半周期だけが残る波形です。ダイオードの向きが逆の回路の出力です。
- ウ: これは常に正の電圧に持ち上げられた波形で、この回路では出力されません。
- エ: これは全波整流 (負の半周期も反転して出力) の波形です。ブリッジ回路などで得られます。
ポイント
- 図 2 は、入力に直列の抵抗があり、出力側にダイオードを並列に、下から上 (グラウンド側から出力側) にだけ電流が流れる向き でつないだ回路です。
- 入力が 負 のとき、ダイオードが導通して出力が 0 V に固定されます。
- 入力が 正 のときは、ダイオードに電流は流れず、入力の波形がそのまま出力に出ます。
- よって 正の部分だけが残り、負の部分は 0 V になる 波形 (半波整流) になります。
