PWM の駆動波形
出典: 令和2年度 10月 応用情報技術者試験 午前 問22 (IPA)
モータの速度制御などに PWM（Pulse Width Modulation）制御が用いられる。PWM の駆動波形を示したものはどれか。ここで，波形は制御回路のポート出力であり，低域通過フィルタを通していないものとする。
- ア
- イ
- ウ
- エ
正解と解説を見る
正解: イ

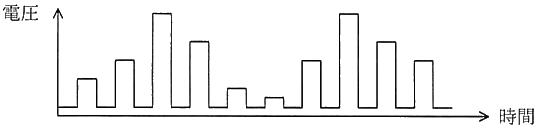

- ア: パルスの高さ (電圧) が変わっています。PWM は高さを一定にして幅を変えます。

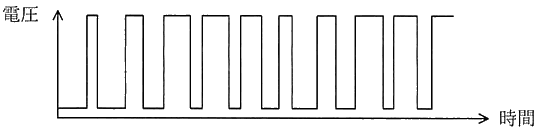

- イ: パルスの高さは一定で、幅だけが変わっているので、PWM の波形です。正しい答えです。

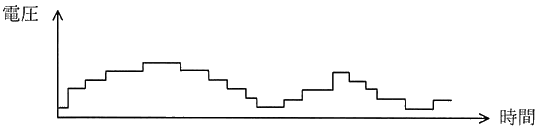

- ウ: 電圧が階段状に少しずつ変わる波形で、D/A 変換の出力のような波形です。

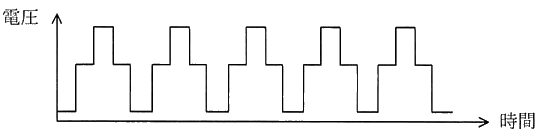

- エ: 電圧が 3 段階に変わっていて、パルスの幅は一定です。PWM の波形ではありません。
ポイント
- PWM (パルス幅変調): 電圧の高さは一定のまま、パルスの幅 (オンの時間の割合) を変えることで、平均の電力を調整する方式です。
- オンの時間が長いほどモータは速く回り、短いほど遅く回ります。波形は、高さが同じで幅が変わるパルスになります。
