タイミングチャートから論理回路を求める
出典: 令和7年度 秋期 応用情報技術者試験 午前 問22 (IPA)

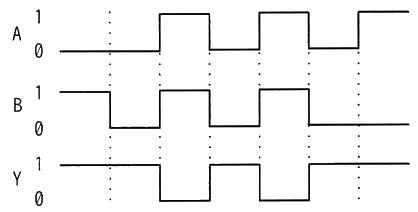

入力が A と B，出力が Y の論理回路を動作させたとき，図のタイミングチャートが得られた。この論理回路として，適切なものはどれか。
- ア
- イ
- ウ
- エ
正解と解説を見る
正解: ウ
- ア: アは XOR です。A = 0, B = 0 で Y = 0 になるはずですが、チャートでは Y = 1 です。
- イ: イは XNOR です。A = 0, B = 1 で Y = 0 になるはずですが、チャートでは Y = 1 です。
- ウ: ウは NAND です。A と B が両方 1 のときだけ Y = 0 になり、チャートと一致します。
- エ: エは NOR です。A = 0, B = 1 で Y = 0 になるはずですが、チャートでは Y = 1 です。
ポイント
タイミングチャートから、入力と出力の組を読み取ります。
| A | B | Y |
|---|---|---|
| 0 | 1 | 1 |
| 0 | 0 | 1 |
| 1 | 1 | 0 |
| 1 | 0 | 1 |
A と B が両方 1 のときだけ Y が 0 なので、NAND (論理積の否定) です。
- ア: XOR (排他的論理和)、イ: XNOR (排他的論理和の否定)、ウ: NAND、エ: NOR (論理和の否定)
